Dentro AutoCAD
Palette WPF, comandi nativi e dati collegati al DWG. Geometria e documentazione restano nell’ambiente del progettista.
AutoCAD 2024 · .NET Framework 4.8Starpool · Plugin AutoCADProgetto consegnato
Il percorso giusto,
dentro il tuo CAD.
Un plugin nativo per collegare utenze e quadro tecnico, rispettando gli ostacoli del disegno.
Parliamo della tua automazione ↗
Modello 3D in caricamento
Segui un collegamento
…metri di percorso

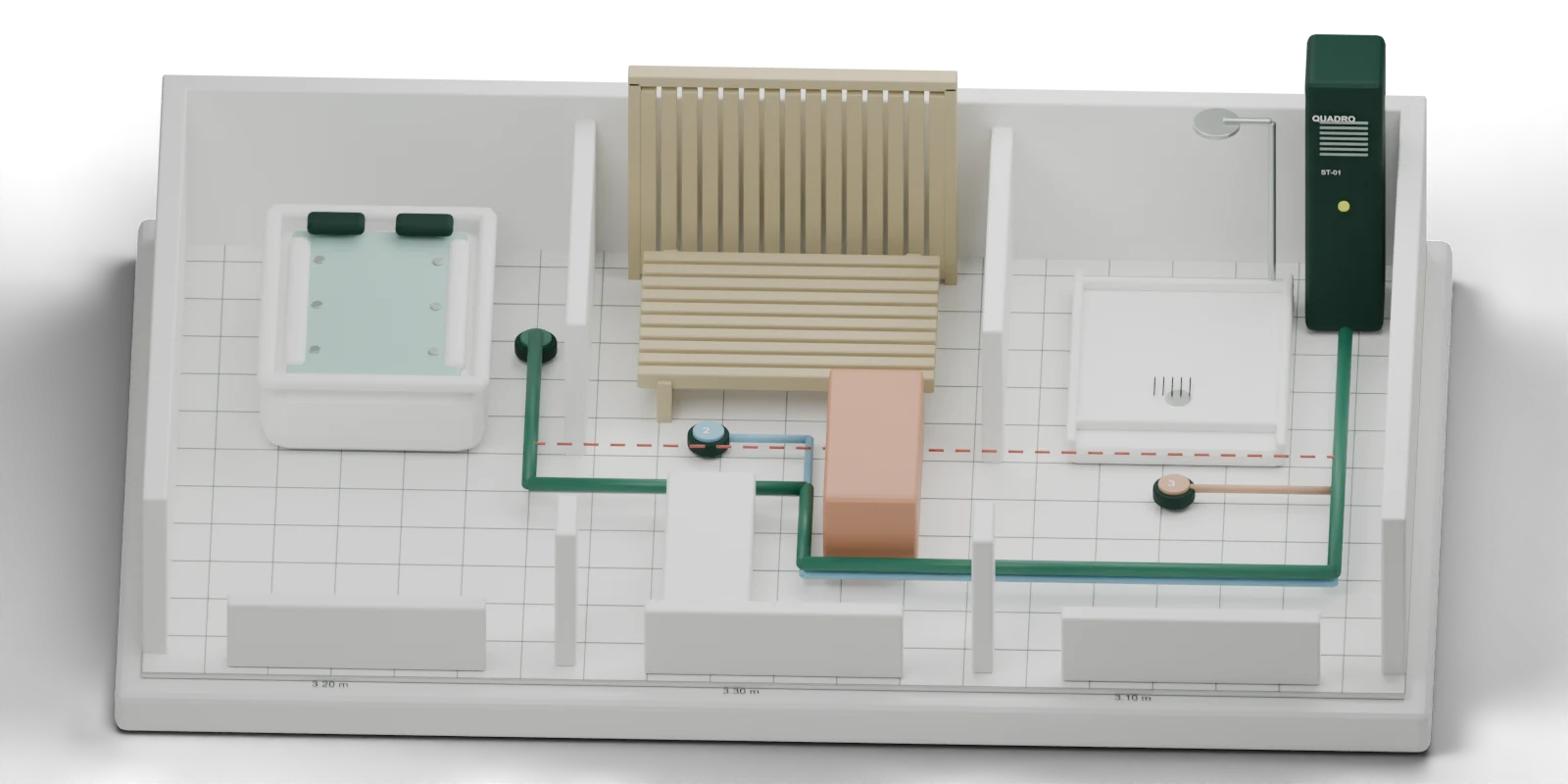

La vasca aggira il blocco.
Il percorso passa tra gli ostacoli e raggiunge il quadro tecnico.
Tratteggio: percorso prima del blocco.
Tutti i collegamenti
Calcolo del percorso…
Pianta e dati di esempio. Il calcolo avviene nel browser.
Il disegno resta
il punto di partenza.
Per Starpool ho sviluppato un plugin C#/.NET che lavora nell'ambiente del progettista. Prodotti, quadri tecnici e ostacoli diventano gli elementi di un percorso da calcolare e verificare.
Il lavoro comprende motore geometrico, interfaccia WPF, informazioni associate al DWG e documentazione delle connessioni.
Entra nel laboratorio
- Pareti attraversabili
- Il plugin distingue le pareti attraverso cui possono passare i collegamenti dagli ostacoli da aggirare.
- Distanze per tipologia di impianto
- Il calcolo mantiene le distanze minime tra i tracciati, secondo le regole impostate per ciascuna tipologia di impianto.
Cambia un vincolo.
Guarda il percorso.
Aggiungi un ostacolo, modifica la distanza di rispetto o chiudi un passaggio. Il risultato cambia insieme alla pianta.
Modello 3D in caricamento
Segui un collegamento
…metri di percorso

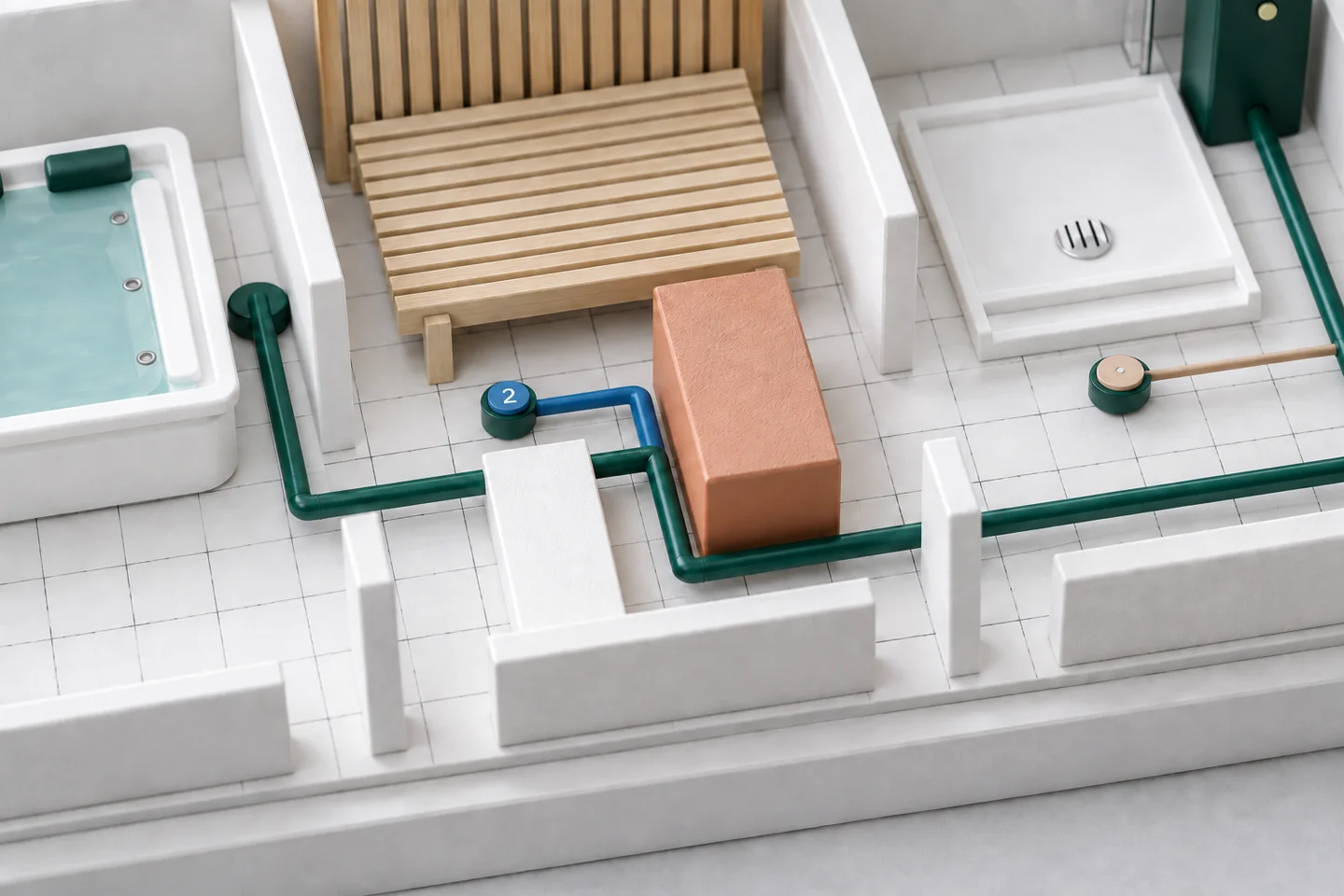

La vasca aggira il blocco.
Il percorso passa tra gli ostacoli e raggiunge il quadro tecnico.
Tratteggio: percorso prima del blocco.
Risultato complessivo
Calcolo del percorso…… cambi di direzione totali
Come viene calcolato
A* su griglia da 10 cm. Ogni utenza ha un percorso indipendente verso il quadro.
Nel plugin AutoCAD: pareti attraversabili e distanze minime tra i tracciati per tipologia di impianto. In questo campione i tre percorsi sono indipendenti e il cursore regola solo la distanza dagli ostacoli. La demo non esegue i controlli di attraversamento e separazione del plugin.
Sviluppato, verificato, consegnato.
Verifiche sui casi di progetto
Il registro di consegna riporta 641 test superati e 2 saltati. Le verifiche sui disegni riguardano casi e configurazioni specifici.
Registro dell’8 luglio 2026Passaggio al cliente
Plugin, installer e indicazioni d’uso nel pacchetto di consegna, con configurazione e gestione delle connessioni nel tempo.
Pacchetto cliente · 8 luglio 2026Risultati del registro di consegna dell’8 luglio 2026, riferiti ai disegni e alle configurazioni del progetto.
Prima di entrare nel dettaglio.
Che cosa fa il plugin per Starpool?
Collega prodotti e quadri tecnici dentro AutoCAD. Legge la geometria, calcola i percorsi secondo le regole impostate e produce identificativi, annotazioni e legenda nel disegno.
Come gestisce pareti e distanze tra gli impianti?
Il plugin distingue le pareti attraversabili dagli ostacoli da aggirare. Il calcolo mantiene le distanze minime tra i tracciati secondo le regole impostate per ciascuna tipologia di impianto. Il laboratorio di questa pagina mostra un caso semplificato: calcola percorsi indipendenti e regola solo la distanza dagli ostacoli.
La dimostrazione riproduce il plugin completo?
Questa è una pianta originale con dati di esempio e un algoritmo A* eseguito nel browser. Serve a esplorare ostacoli e percorsi. Il plugin consegnato comprende integrazione nativa, regole per servizio, persistenza e documentazione che qui non vengono eseguite.
Con quale versione di AutoCAD è stato integrato?
La consegna documentata dell’8 luglio 2026 riguarda AutoCAD 2024 e .NET Framework 4.8. Per un nuovo ambiente servono verifiche sulla versione, sulle unità e sui disegni effettivamente utilizzati.
Si può costruire qualcosa di simile per il mio lavoro?
Sì. Il punto di partenza è un’attività ripetitiva nel tuo software, con qualche esempio reale e criteri chiari per verificare il risultato. Da lì definiamo cosa automatizzare e quali controlli lasciare al progettista.
